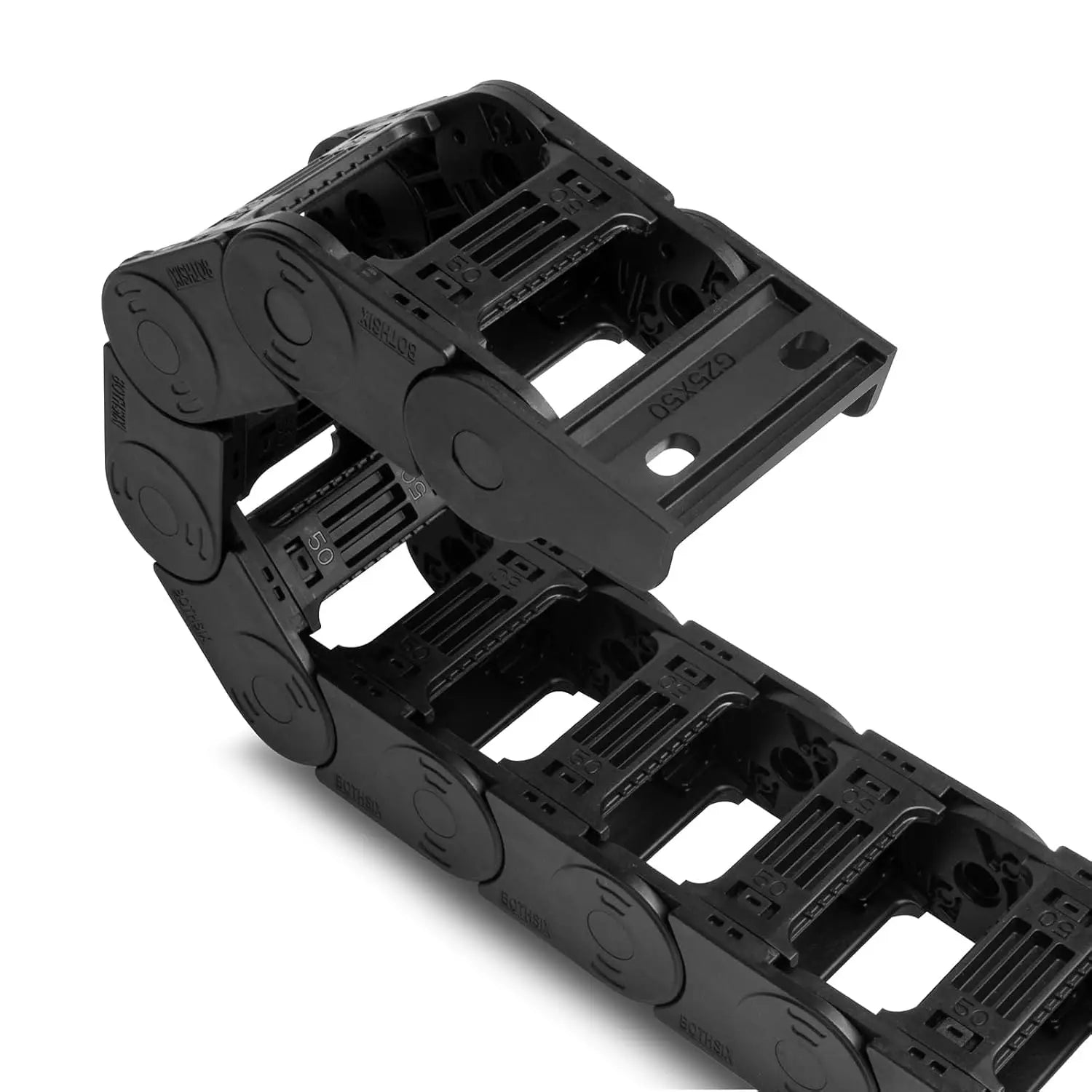

BulkMan3D QS25x50 R40 Kabelschleppketten-Set, nicht zu öffnender Kunststoff-Schleppleinen-Übertragungsdrahtträger für Ultimate Bee CNC-Maschine

BulkMan3D QS25x50 R40 Kabelschleppketten-Set, nicht zu öffnender Kunststoff-Schleppleinen-Übertragungsdrahtträger für Ultimate Bee CNC-Maschine

€167,95 EUR
€0,95 EUR €167,95 EUR
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet
Biegeradius

SPECIFICATIONS

Application: Used for Ultimate Bee CNC Machine

Each Piece Length: 1000mm

Hochbetriebenes Chemikalienunternehmen: Keine

Inner High * Inner Width: 25x50mm

Item Name: Cable Drag Chain Kit

Markenname: Bulk Man 3D

Material: Kunststoff

Modellnummer: UB-CC

Open Mode: Non-Opening

Standard oder Nichtstandard: Standard

Typ: Rollenkette

Ursprung: CN (Herkunft)

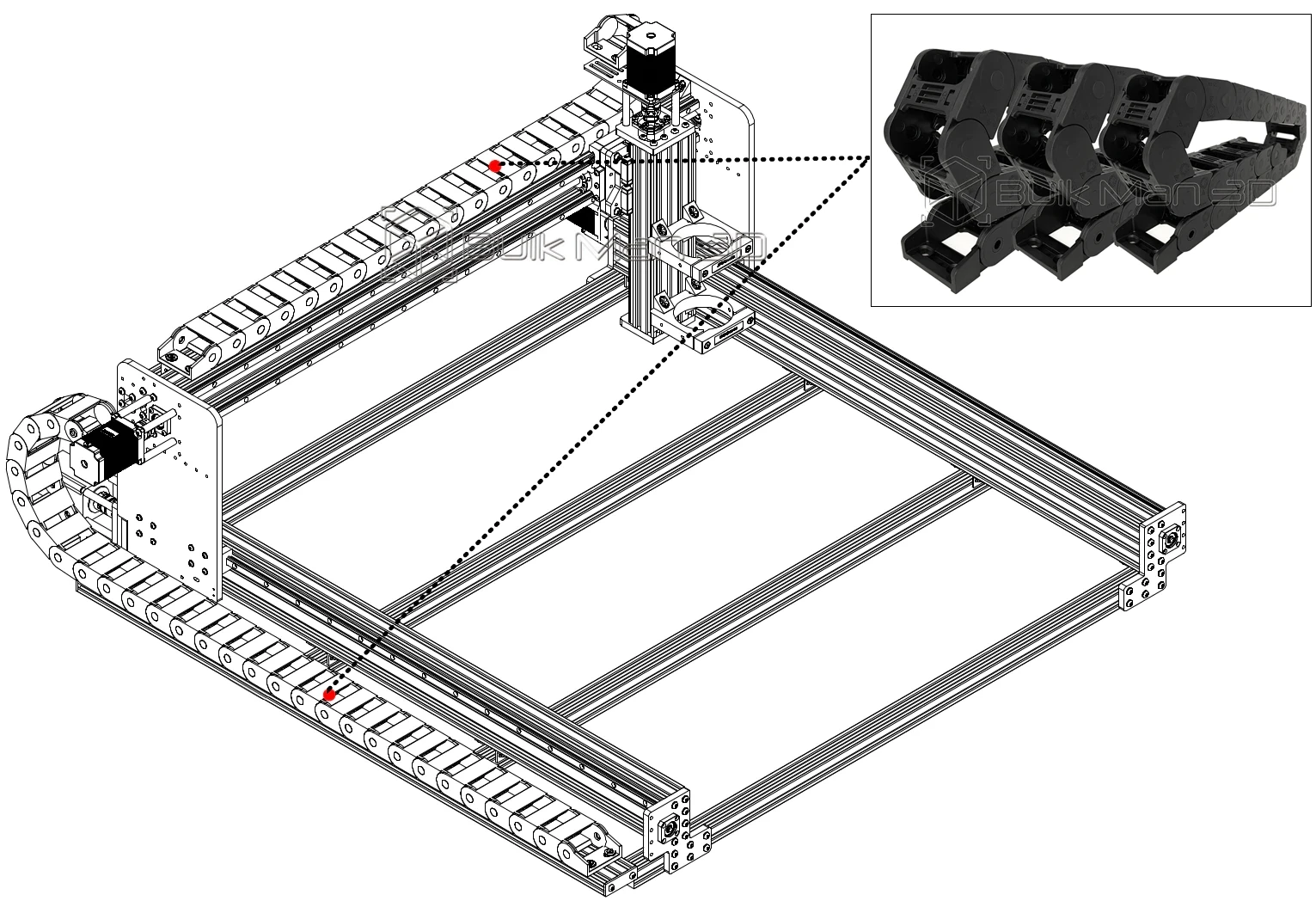

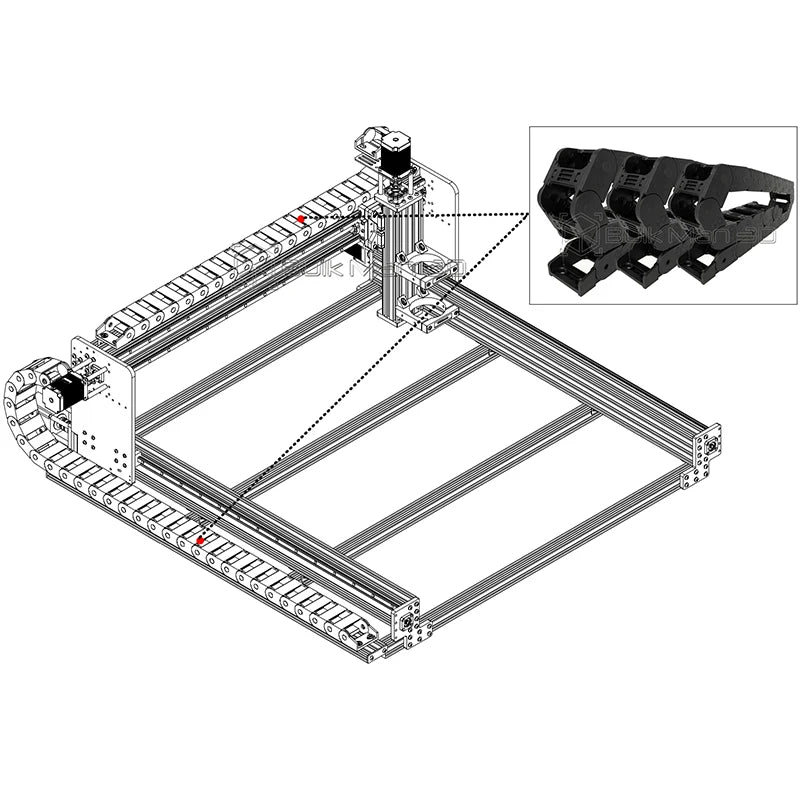

ULTIMATE Bee Cable Drag Chain Kit

Das Cable Drag Chain-System wird installiert, um die Verkabelung der CNC-Maschine zu schützen.Aufgrund der beweglichen Achse an der Maschine ist ein dynamisches Kabelschutzsystem erforderlich.



Dieses Cable Drag Chain-Add-on-Bündel enthält alle Hardware zur Montage von Cable Drag Chains an Ihrem GerätULTIMATE Bee CNCMaschine zur Unterstützung bei der Kabelverwaltung.



Wir haben eine größere Schleppkette ausgewählt, um die zusätzlichen Encoder-Kabel optimal aufzunehmen.Die neu eingeführte Schleppkette verfügt außerdem über einen größeren Biegeradius, der eine wichtige Rolle dazu spielt, dass die Kabel nicht überbiegen.



Teileliste

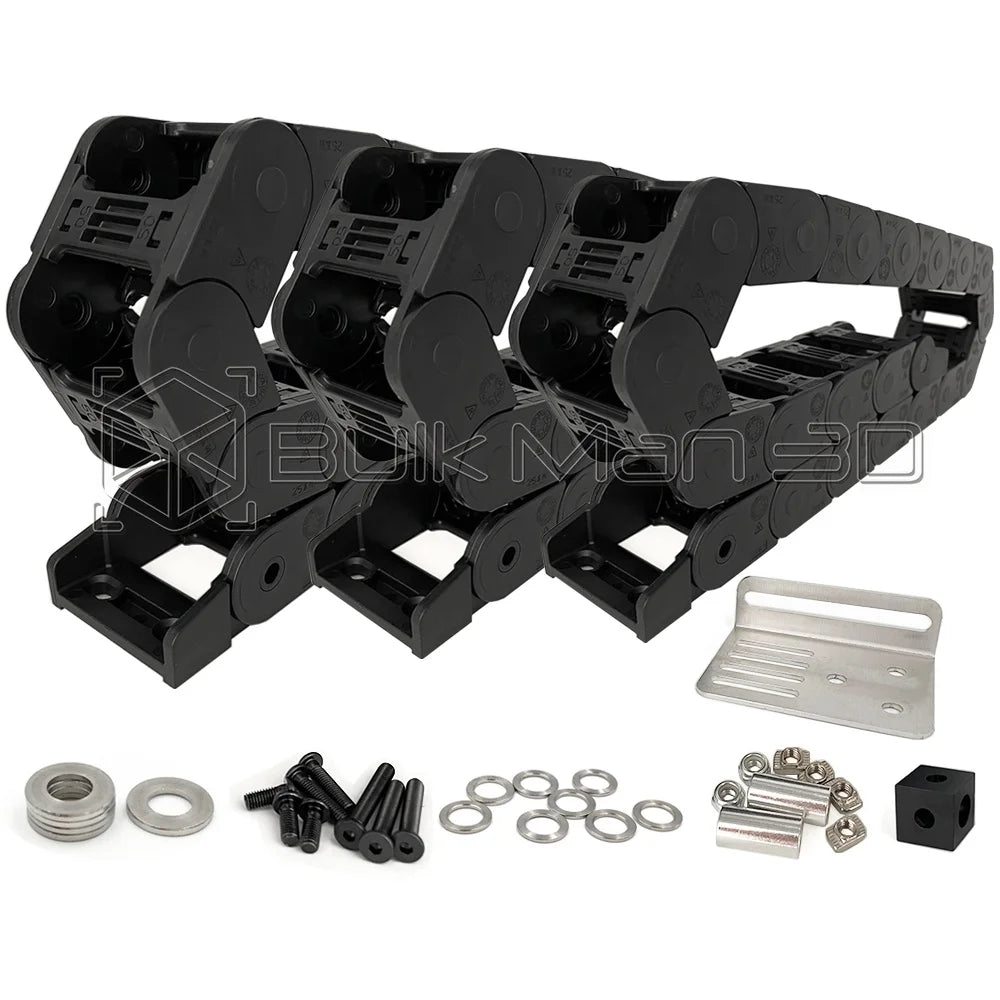

2 Meter Bündelfür Maschinengrößen:

  • 500 x 500 mm

  • 500 x 750 mm

  • 750 x 500 mm

  • 750 x 750 mm

  • 750 x 1000 mm

Packungsinhalt:

  • 2 x Schleppkette QS25X50 R40 – Länge 1000 mm

  • 1 x Kabel-Druckkettenhalterung

  • 4 x M5 Drop-in-T-Muttern

  • 6 x Schlitzscheibe – 15 x 5 x 2 mm

  • 10 x Präzisionsscheibe – 10 x 5 x 1 mm

  • 2 x Nylon-Verriegelungsmuttern M5

  • 2 x metrischer Aluminium-Abstandshalter – 20 mm

  • 3 x flache Schraube – M5 x 15 mm

  • 1 x flache Schraube – M5 x 35 mm

  • 2 x flache Schraube – M5 x 30 mm

  • 2 x flache Schraube – M5 x 20 mm

  • 1 x Würfelhalterung

3 Meter Bündelfür Maschinengrößen:

  • 1000 x 1000 mm

  • 1000 x 1500 mm

  • 1500 x 1000 mm

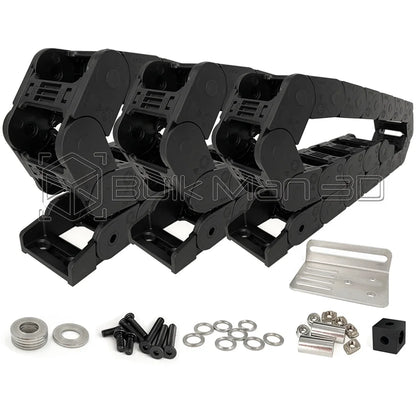

Packungsinhalt:

  • 3 x Schleppkette QS25X50 R40 – Länge 1000 mm

  • 1 x Kabel-Druckkettenhalterung

  • 4 x M5 Drop-in-T-Muttern

  • 6 x Schlitzscheibe – 15 x 5 x 2 mm

  • 10 x Präzisionsscheibe – 10 x 5 x 1 mm

  • 2 x Nylon-Verriegelungsmuttern M5

  • 2 x metrischer Aluminium-Abstandshalter – 20 mm

  • 3 x flache Schraube – M5 x 15 mm

  • 1 x flache Schraube – M5 x 35 mm

  • 2 x flache Schraube – M5 x 30 mm

  • 2 x flache Schraube – M5 x 20 mm

  • 1 x Würfelhalterung

4 Meter Bündelfür Maschinengröße:

  • 1500 x 1500 mm

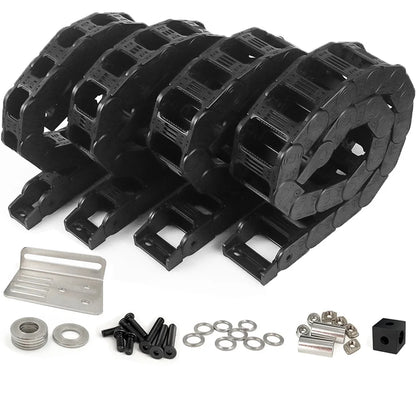

Packungsinhalt:

  • 4 x SchleppketteQS25X50 R40 – Länge 1000 mm

  • 1 x Kabel-Druckkettenhalterung

  • 4 x M5 Drop-in-T-Muttern

  • 6 x Schlitzscheibe – 15 x 5 x 2 mm

  • 10 x Präzisionsscheibe – 10 x 5 x 1 mm

  • 2 x Nylon-Verriegelungsmuttern M5

  • 2 x metrischer Aluminium-Abstandshalter – 20 mm

  • 3 x flache Schraube – M5 x 15 mm

  • 1 x flache Schraube – M5 x 35 mm

  • 2 x flache Schraube – M5 x 30 mm

  • 2 x flache Schraube – M5 x 20 mm

  • 1 x Würfelhalterung

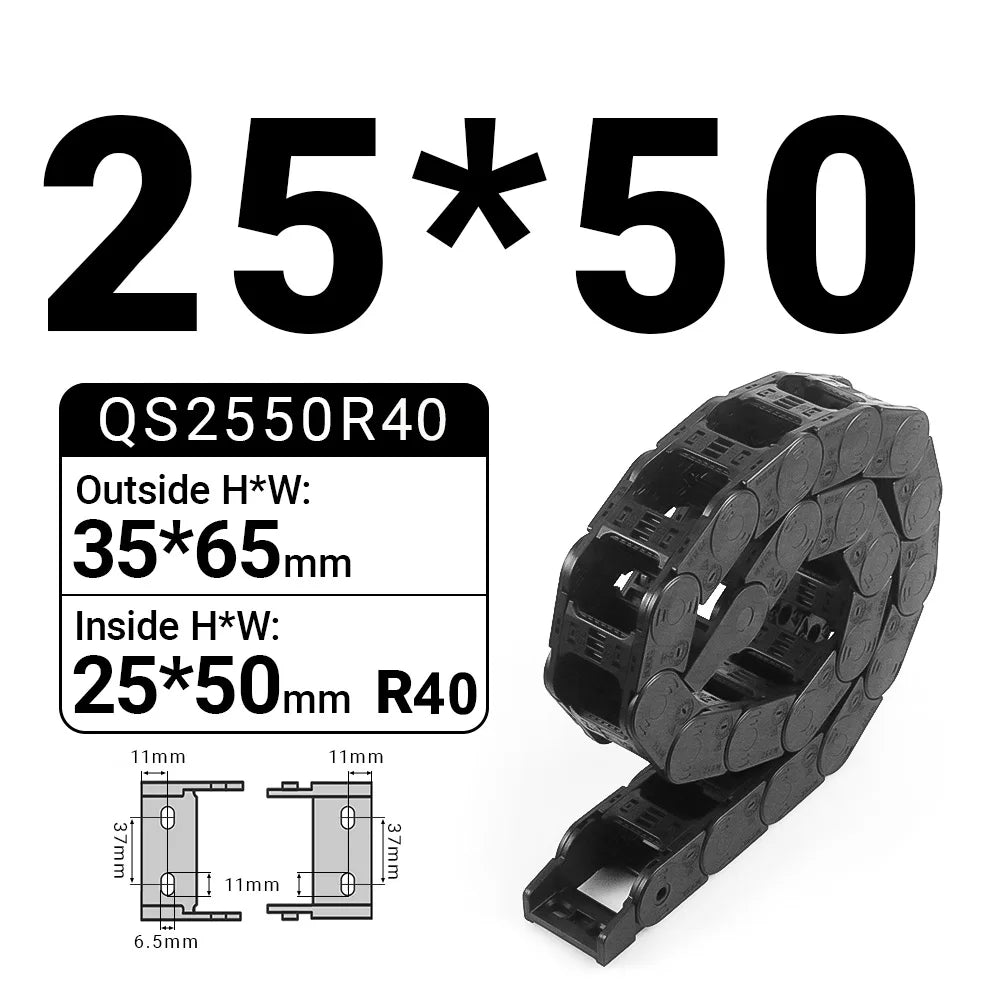

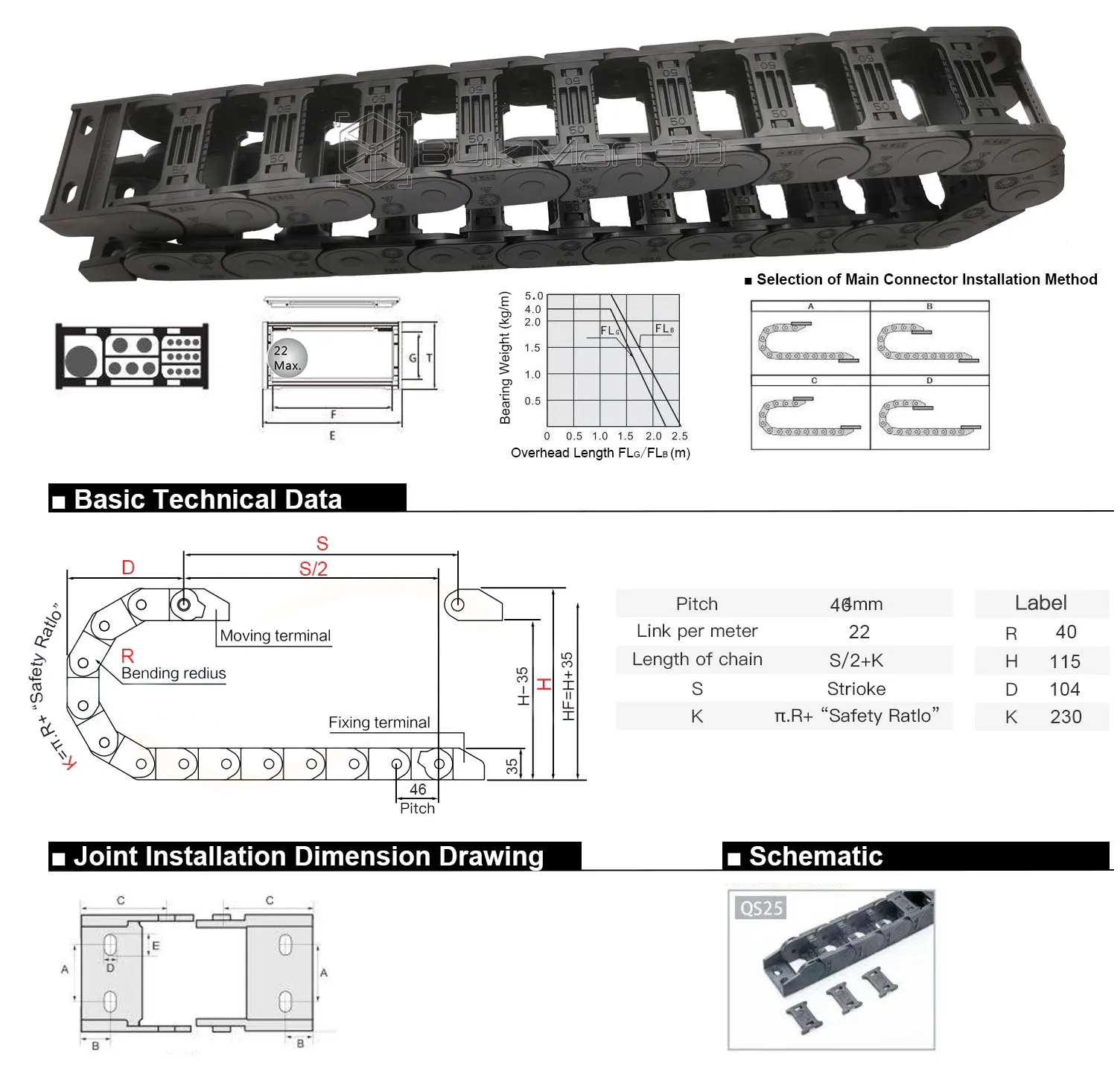

Spezifikation der 25 x 50 mm Kabelschleppkette

Modell

Innen

Höhe

Innen

Breite

Äußere

Höhe

Äußere

Breite

Biegen

Radius

Bohrungsdurchmesser (mm)

Lochabstand (mm)


G

F

T

E

R

D

E

A

B

C

QS25

25

50

35

65

R40

6.4

11

38

11.4

41


Anwendung:
