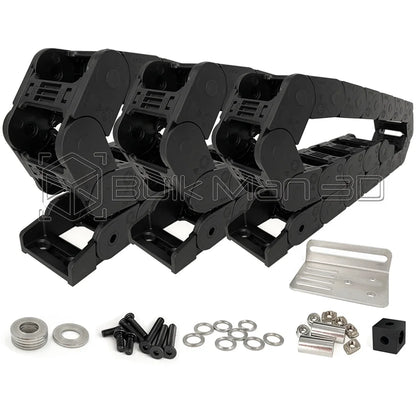

BulkMan3D QS25x50 R40 Kabelschleppketten-Set, nicht öffnende Kunststoff-Schleppleitung, Kabelträger für Ultimate Bee CNC-Maschine

BulkMan3D QS25x50 R40 Kabelschleppketten-Set, nicht öffnende Kunststoff-Schleppleitung, Kabelträger für Ultimate Bee CNC-Maschine

€165,95 EUR
€0,95 EUR €165,95 EUR
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet
Biegeradius

SPECIFICATIONS

Each Piece Length: 1000mm

Hochbetriebenes Chemikalienunternehmen: Keine

Inner High * Inner Width: 25x50mm

Item Name: Cable Drag Chain Kit

Markenname: NONE

Material: Kunststoff

Modellnummer: UB-CC

Open Mode: Non-Opening

Standard oder Nichtstandard: Standard

Typ: Rollenkette

Ursprung: CN (Herkunft)


ULTIMATE Bee Kabelschleppketten-Kit

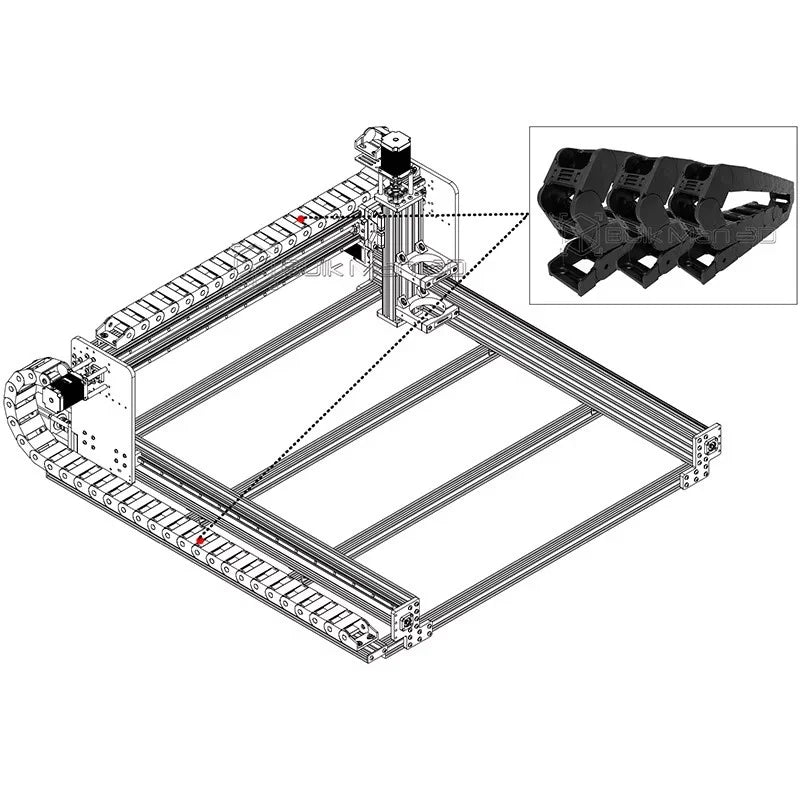

Das Kabelschleppkettensystem wird zum Schutz der Verkabelung der CNC-Maschine installiert.Aufgrund der beweglichen Achse an der Maschine ist ein dynamisches Kabelschutzsystem erforderlich.


Dieses Kabelschleppketten-Zusatzpaket enthält die gesamte Hardware zur Montage von Kabelschleppketten an IhremULTIMATE Bee CNC-SteuerungMaschine zur Unterstützung bei der Kabelverwaltung.


Wir haben eine größere Schleppkette ausgewählt, um die zusätzlichen Encoderkabel optimal aufnehmen zu können.Die neu eingeführte Schleppkette hat zudem einen größeren Biegeradius, der eine wichtige Rolle dabei spielt, die Kabel vor Überbiegung zu schützen.

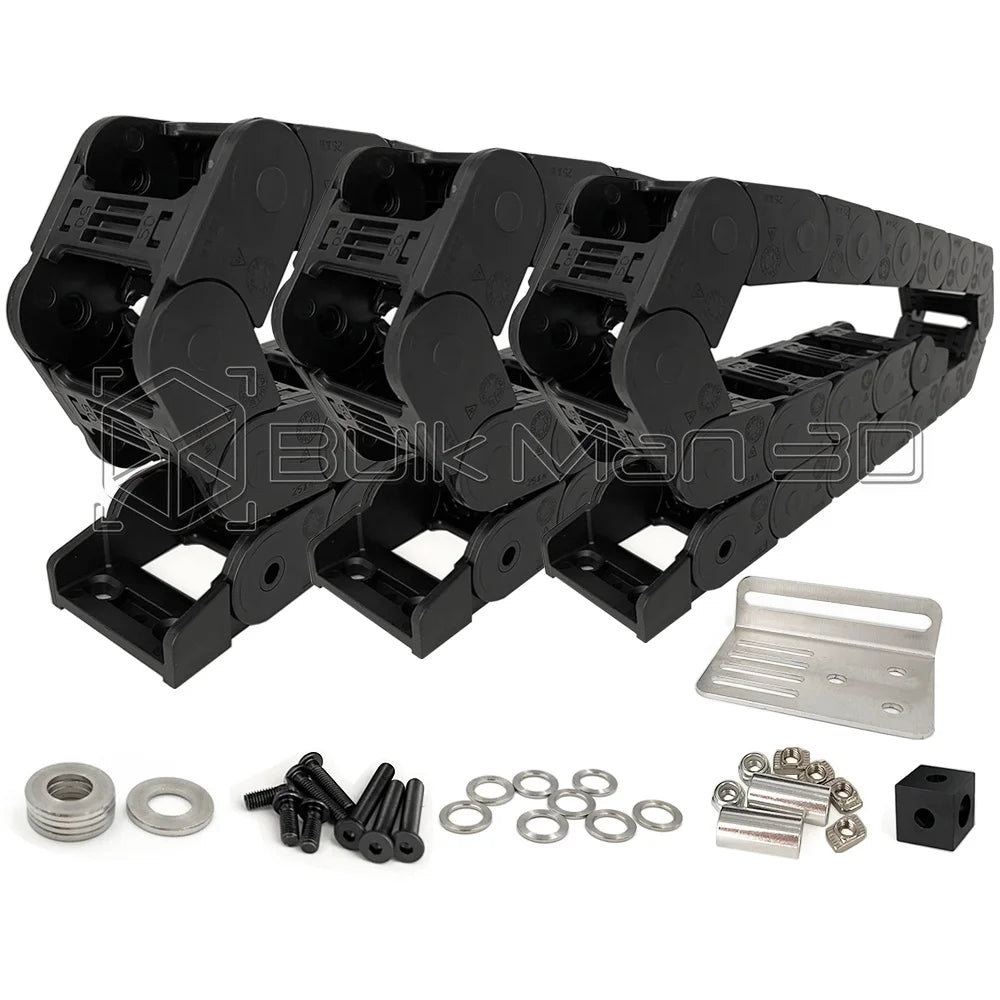

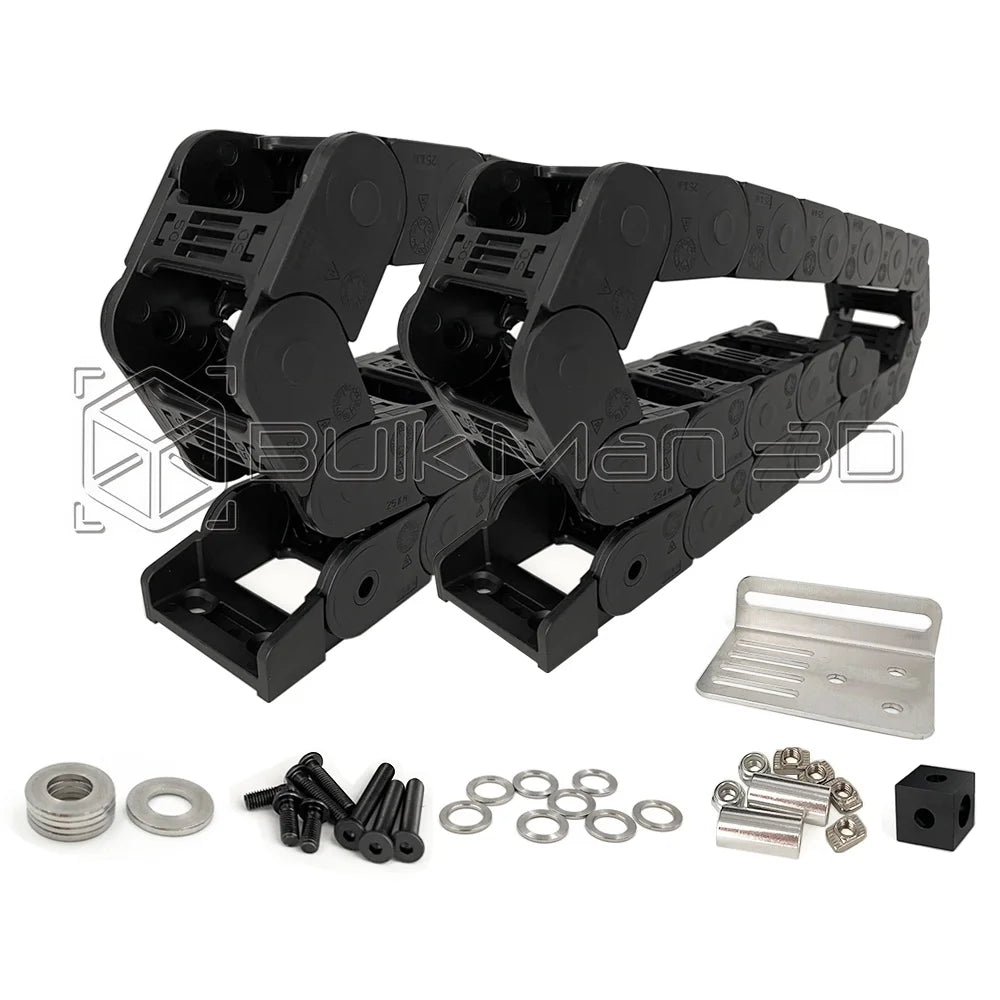

Teileliste

2 Meter Bündelfür Maschinengrößen:

  • 500 x 500 mm

  • 500 x 750 mm

  • 750 x 500 mm

  • 750 x 750 mm

  • 750 x 1000 mm

Packungsinhalt:

  • 2 x Schleppkette QS25X50 R40 – Länge 1000mm

  • 1 x Kabelschleppkettenhalterung

  • 4 x M5 Drop-in T-Muttern

  • 6 x Schlitzscheibe – 15 x 5 x 2 mm

  • 10 x Präzisions-Unterlegscheiben – 10x5x1mm

  • 2 x Nylon-Sicherungsmuttern M5

  • 2 x metrische Aluminium-Abstandshalter – 20 mm

  • 3 x Flachkopfschraube – M5 x 15 mm

  • 1 x Flachkopfschraube – M5x35mm

  • 2 x Flachkopfschraube – M5x30mm

  • 2 x Flachkopfschraube – M5x20mm

  • 1 x Würfelhalterung

3 Meter Bündelfür Maschinengrößen:

  • 1000 x 1000 mm

  • 1000 x 1500 mm

  • 1500 x 1000 mm

Packungsinhalt:

  • 3 x Schleppkette QS25X50 R40 – Länge 1000mm

  • 1 x Kabelschleppkettenhalterung

  • 4 x M5 Drop-in T-Muttern

  • 6 x Schlitzscheibe – 15 x 5 x 2 mm

  • 10 x Präzisions-Unterlegscheiben – 10x5x1mm

  • 2 x Nylon-Sicherungsmuttern M5

  • 2 x metrische Aluminium-Abstandshalter – 20 mm

  • 3 x Flachkopfschraube – M5 x 15 mm

  • 1 x Flachkopfschraube – M5x35mm

  • 2 x Flachkopfschraube – M5x30mm

  • 2 x Flachkopfschraube – M5x20mm

  • 1 x Würfelhalterung

4 Meter Bündelfür Maschinengröße:

  • 1500 x 1500 mm

Packungsinhalt:

  • 4 x Schleppkette QS25X50 R40 – Länge 1000 mm

  • 1 x Kabelschleppkettenhalterung

  • 4 x M5 Drop-in T-Muttern

  • 6 x Schlitzscheibe – 15 x 5 x 2 mm

  • 10 x Präzisions-Unterlegscheiben – 10x5x1mm

  • 2 x Nylon-Sicherungsmuttern M5

  • 2 x metrische Aluminium-Abstandshalter – 20 mm

  • 3 x Flachkopfschraube – M5 x 15 mm

  • 1 x Flachkopfschraube – M5x35mm

  • 2 x Flachkopfschraube – M5x30mm

  • 2 x Flachkopfschraube – M5x20mm

  • 1 x Würfelhalterung

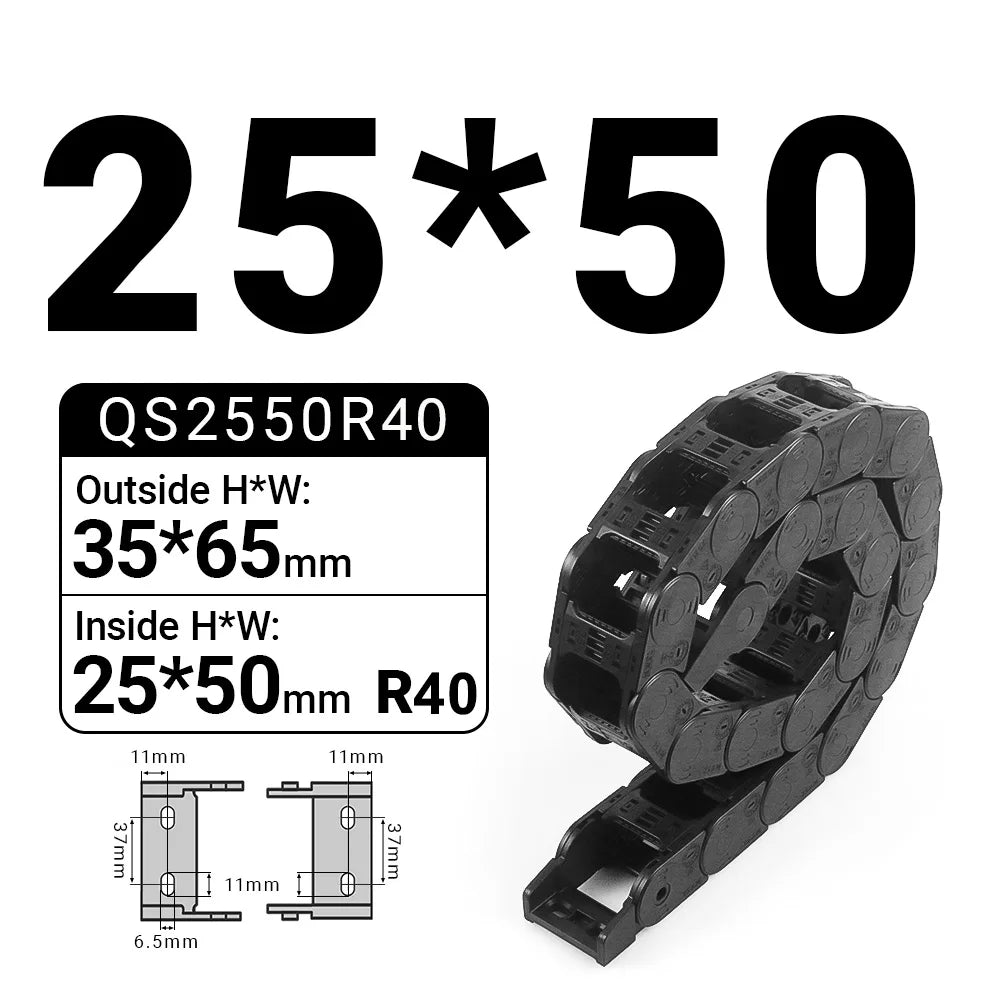

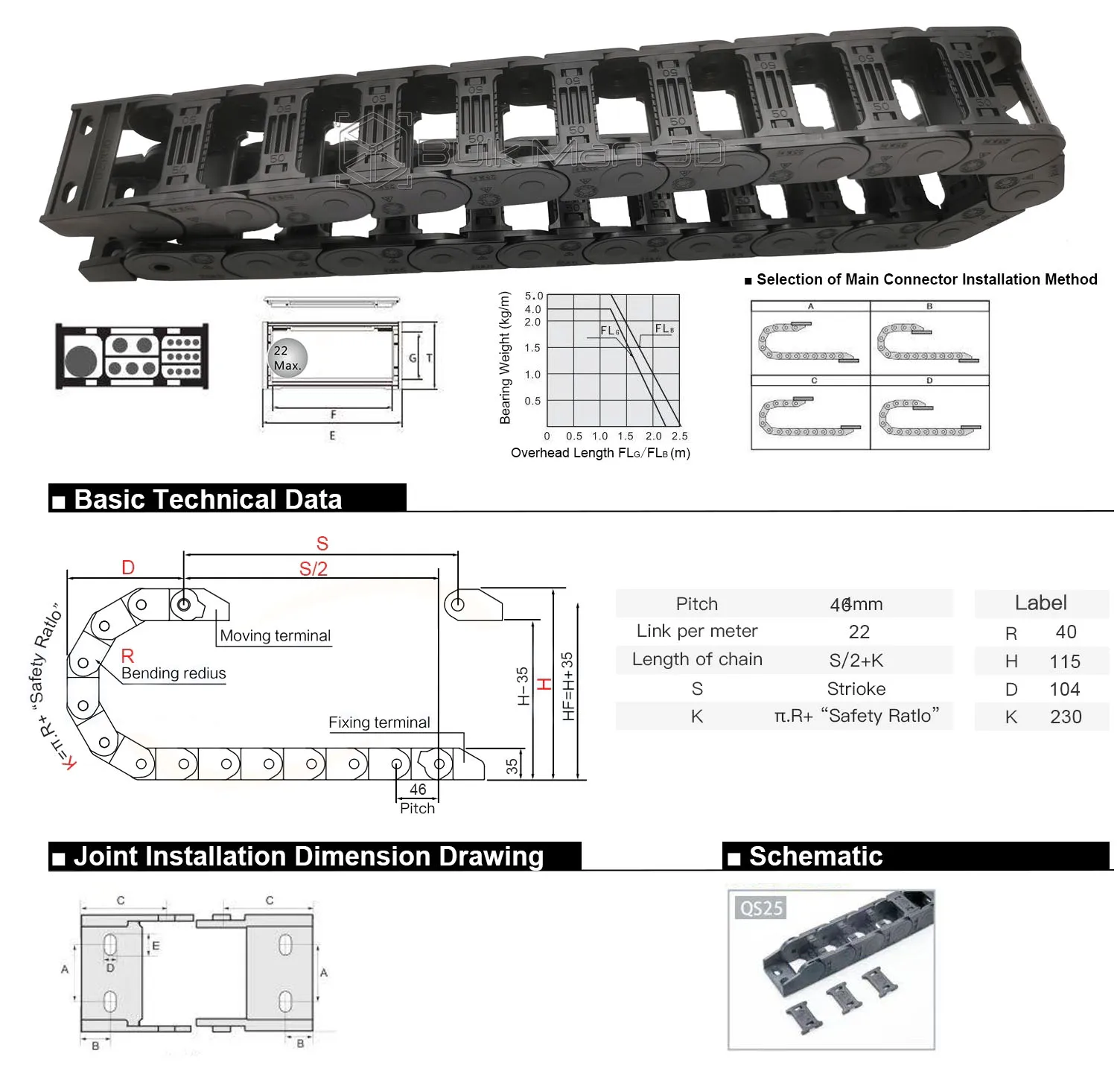

25x50mm Kabelschleppkette Spezifikation

Modell

Innen

Größe

Innen

Breite

Äußere

Größe

Äußere

Breite

Biegen

Radius

Bohrungsdurchmesser (mm)

Lochabstand (mm)


Gg

F

T

E

R.

D

E

Ach

B.

C

QS25er

25

50

35

65

40 R

6.4

11

38

11.4

41


Anwendung:
