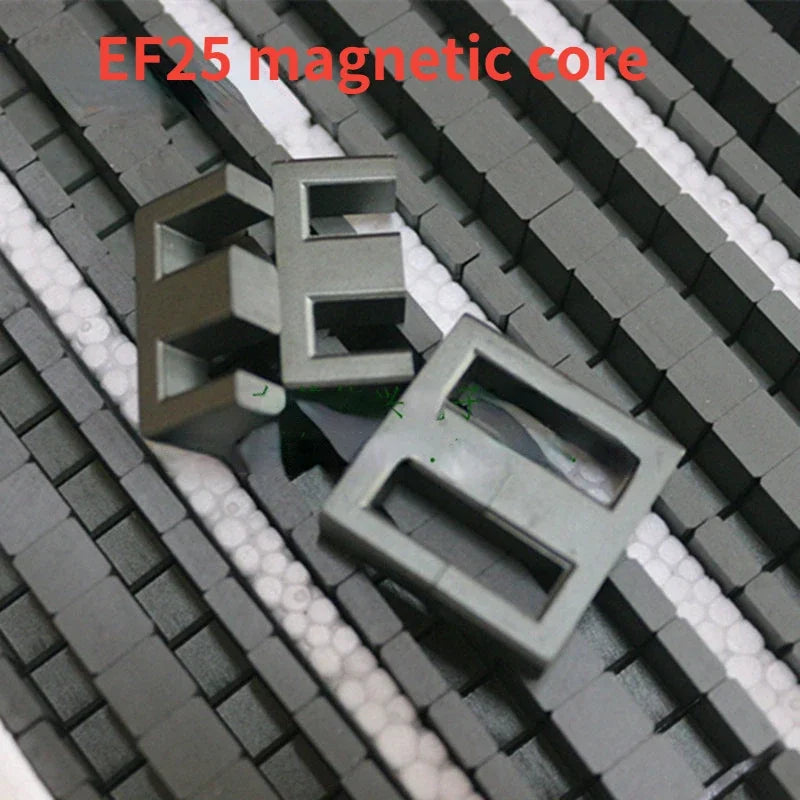

Name:Ferritkern

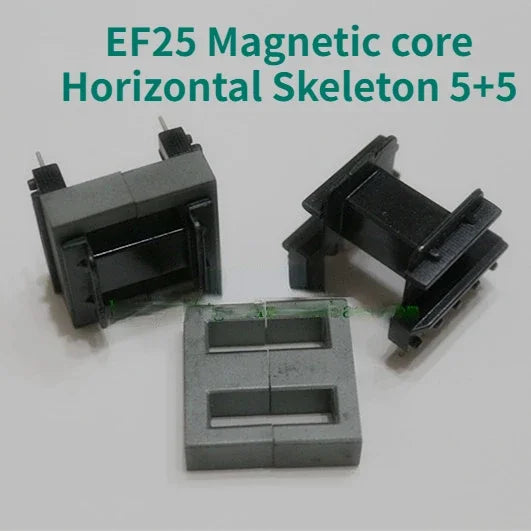

Modell:EF25Skelett: horizontal5+5

Textur des Materials:PC40

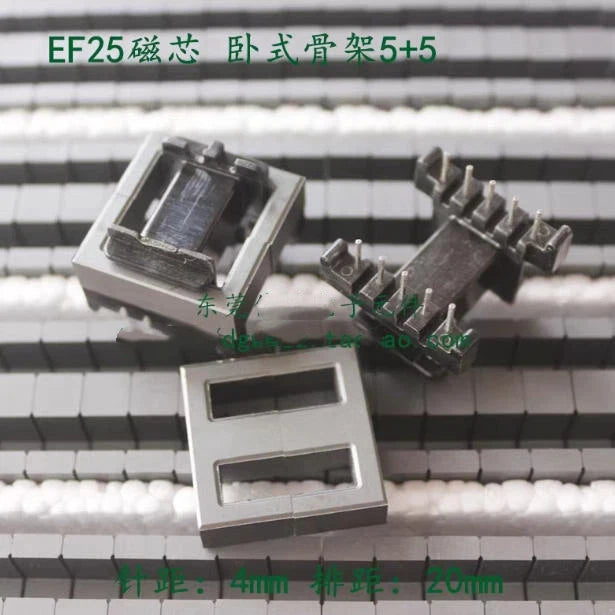

Nadelteilung: 4,0 mmReihenabstand: 20,0 mmSteigung des Schlitzes: 15,2 mm

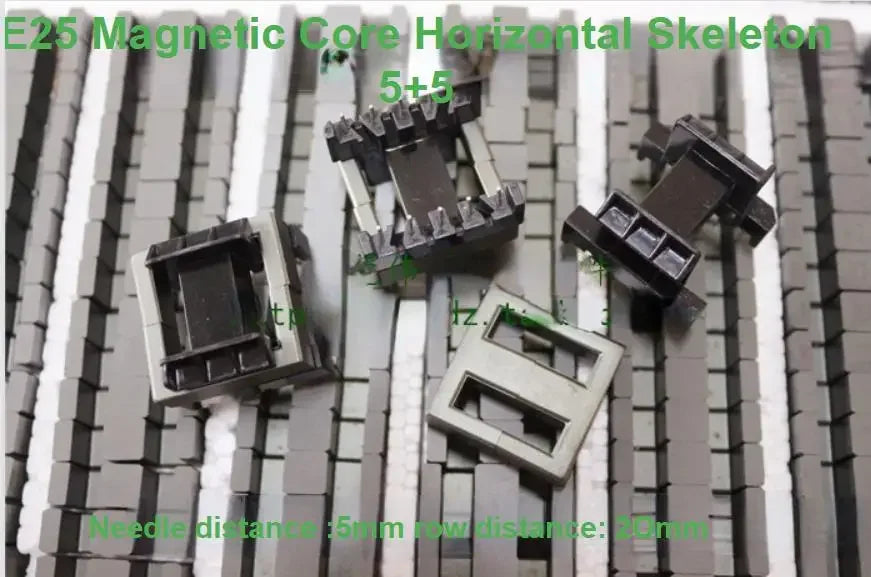

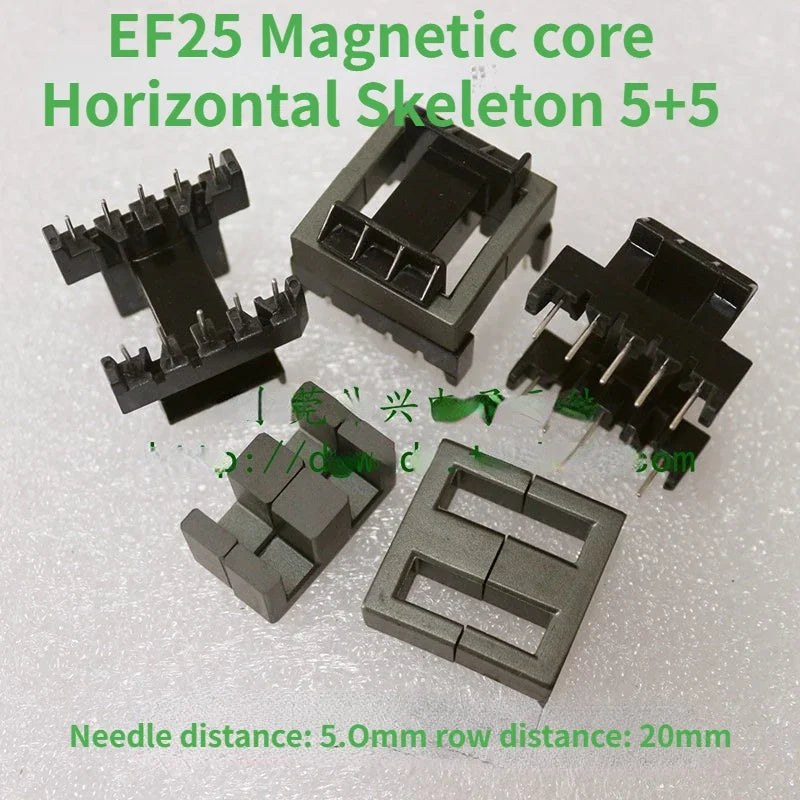

Nadelteilung: 5,0 mmReihenabstand: 20,0 mmSteigung des Schlitzes: 15,2 mm

Firma:ein Set (ein Paar mit Magnetkern, ein Skelett)

Für Magnetkerne wird Klebeband empfohlen: breit7mmDas Skelett verwendet Klebeband: breit16mm

A: 25,05 mmB: 17,5 mmC: 7,25 mmD: 7,2 mmE: 8,95 mmF: 12,55 mm

C1 (mm ̄1)Kernkonstante:1.1

Le (mm)Länge des magnetischen Schaltkreises:57.5

Ae(mm2)Effektive Querschnittfläche des Magnetkerns:52.1

Ve(mm3)Magnetischer KernVolumen:3000.0

AL ±25% ( nH/N2) Es gibt keinen Luftspalt im KernGleichzeitig die entsprechende Induktivität:1900





Erinnerung

eine、 Magnetische Kerne werden je nach Modellgröße, Companymm (Millimeter), Toleranz+、-0,3 mm verkauft

zwei、 Größe gemäß der Produktbeschreibung der Seite. Stellen Sie sich den Kauf nicht nur vor. Wenn Sie es nicht wissen, wenden Sie sich bitte an den Kundendienst.

drei、 Der Magnetkern ist zerbrechlich. Seien Sie vorsichtig bei der Verwendung. Wenn Sie Fragen haben, kontaktieren Sie uns bitte.

One、Ferrite-Kerne bestehen hauptsächlich aus Eisen (Fe), Mangan (Mn) und Zink (Zn)3Die Zusammensetzung von drei Metallelementen, es wird normalerweise Mn Zn ferrite genannt。Der ringförmige Ferritkern hat keinen Luftspalt und der Querschnittsbereich ist derselbe, sodass der magnetische Effekt sehr hoch ist.

zwei、Ein Induktor oder Transformator kann durch Aufwickeln einer Spule auf einen Ferritkern hergestellt werden. Sie werden häufig in Instrumenten, Kommunikationsgeräten und Haushaltsgeräten verwendet. Es gibt viele Arten von Ferritkernen. Es gibt auch viele geometrische Formen. Es ist zylindrisch, I-Form, Hutform, Einzelloch, Doppelloch, Vier Löcher, U-Form, Dosenform, E-Form, EI-Form, EC-Form, RM-Form, PQ-Form, EP-Form, Sehen Sie sich die beigefügte Figur an.Jeder Kerntyp verfügt über eine eigene Serie, damit Benutzer wählen können.

Drei、Ferrite-Kerne haben eine große Auswahlmöglichkeiten,Gemäß unterschiedlichen magnetischen Parametern,Um unterschiedliche Materialien und Formen aufgrund des geringen magnetischen Verlusts bei hohen Frequenzen auszuwählen,Sie werden häufig in Schaltmodus-Stromversorgung (SMPS) und Radiofrequenz verwendet ( RF)Transformatoren und Induktivitäten。Ferritkernen in verschiedenen Formen und Größen werden in Hochfrequenz-Stromversorgungen und Induktivitäten auf dem hochwertigen Kommunikationsmarkt, Pulstransformatoren, Hochfrequenztransformatoren und Geräuschfiltern usw. verwendet.Ferrit zeichnet sich durch hohe Durchlässigkeit, gute Temperatureigenschaften und niedrige Abfallrate aus.
