Name: Ferritkern

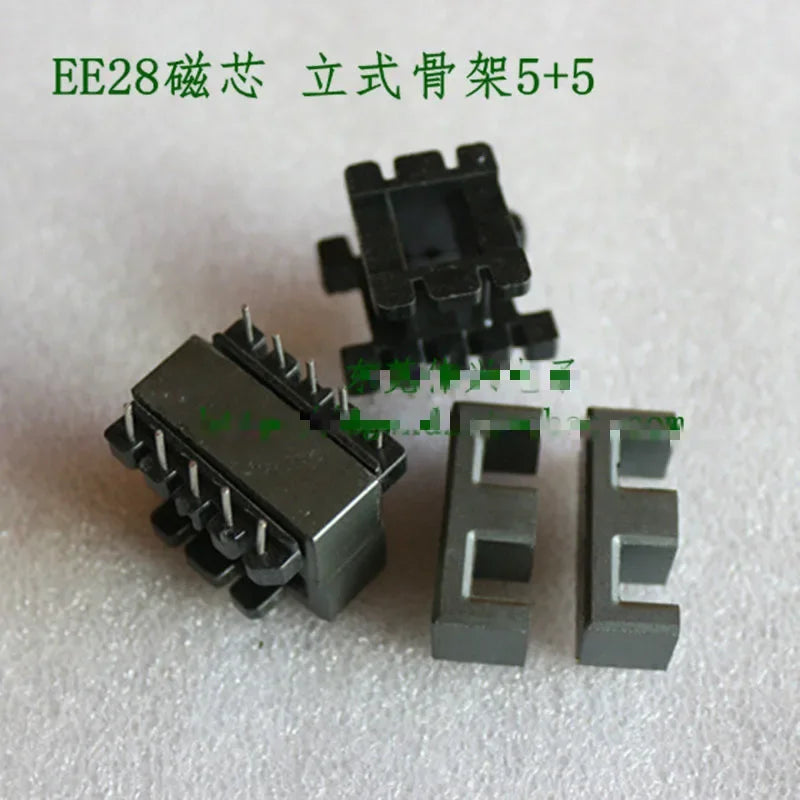

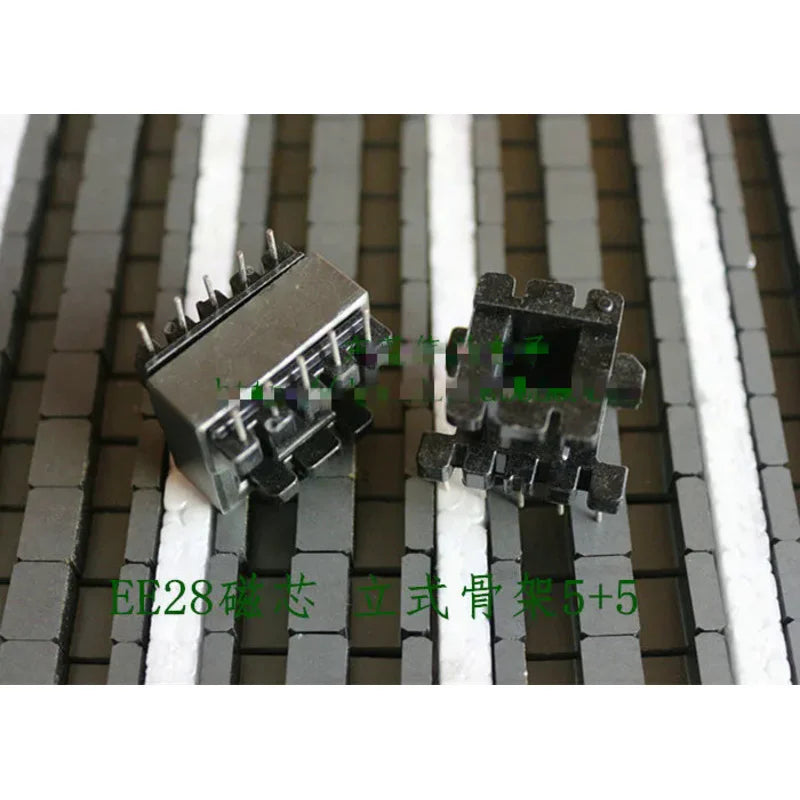

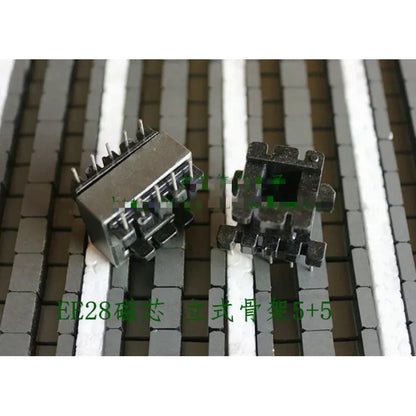

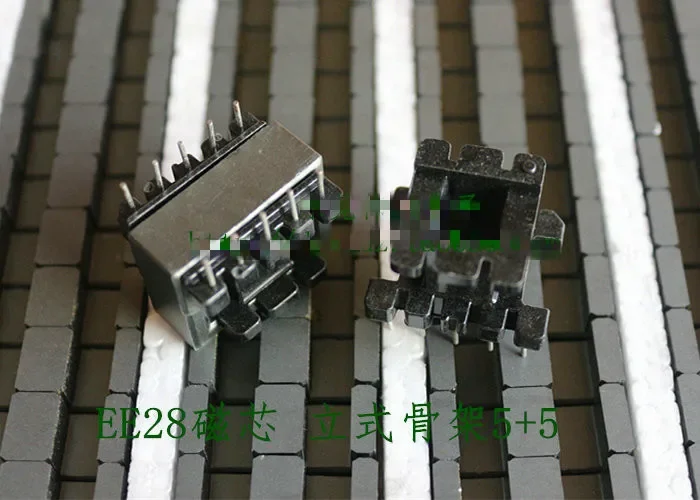

Modell: EE28 Skelett: vertikal 5 5

Materialbeschaffenheit: PC40

Unternehmen: ein Satz (ein Paar mit Magnetkern, ein Skelett).

Für Magnetkerne wird Klebeband empfohlen:breit10mmDas Skelett verwendet Klebeband:breit10mm

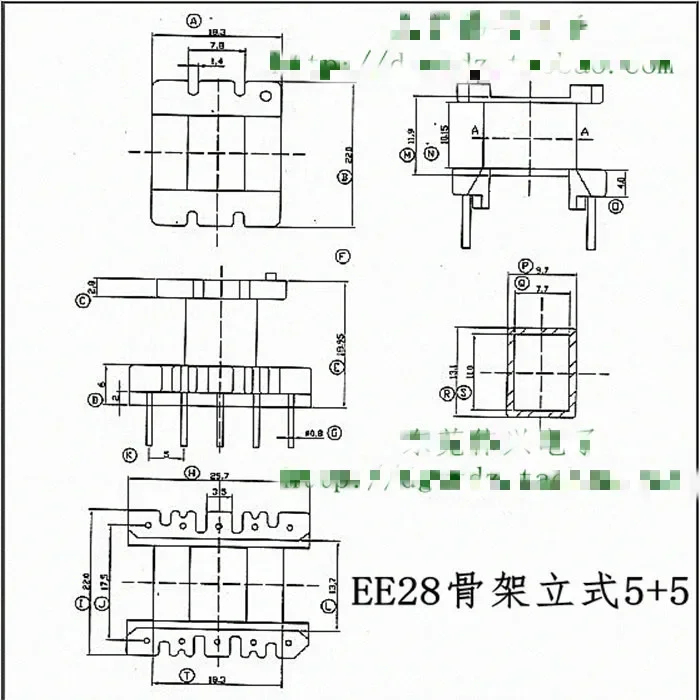

A: 28,5 mm B: 21,1 mm C: 7,2 mm D: 10,4 mm E: 6,5 mm F: 10,5 mm

C1 (MM & macr;& sup1;)Kernkonstante: 0,62

Die (mm) Magnetkreislänge: 51,7

Ae (mm²) Effektiver Querschnitt des Magnetkerns: 82,9

Und (mm3) Magnetkernvolumen: 4290,0

AL±25%( nH/N2 ) Es gibt keinen Luftspalt im Kern. Die äquivalente elektrische Energie gleichzeitig

Sinn: 3500

Erinnerung

Magnetkerne werden nach Modellgröße, mm (Millimeter), Toleranz -0,5 mm verkauft.

Zweitens: Größe gemäß Produktbeschreibung auf der Seite. Stellen Sie sich nicht nur den Kauf vor. Wenn Sie es nicht wissen, wenden Sie sich bitte an den Kundendienst.

Drittens: Der Magnetkern ist zerbrechlich. Seien Sie vorsichtig bei der Verwendung. Wenn Sie Fragen haben, kontaktieren Sie uns bitte.

Vier: Der Magnetkern und das Skelett sind zerbrechlich und die Verpackung wird langsam sein. Wir senden es Ihnen am nächsten Tag zu.

Erstens: Ferritkerne bestehen hauptsächlich aus Eisen (Fe), Mangan (Mn) und Zink (Zn). 3 Die Zusammensetzung aus drei Metallelementen wird normalerweise als Mn-Zn-Ferrit bezeichnet.Der ringförmige Ferritkern hat keinen Luftspalt und die Querschnittsfläche ist gleich, sodass die magnetische Wirkung sehr hoch ist.

Zweitens: Ein Induktor oder Transformator kann durch Aufwickeln einer Spule auf einen Ferritkern hergestellt werden. Sie werden häufig in Instrumenten, Kommunikationsgeräten und Haushaltsgeräten verwendet. Es gibt viele Arten von Ferritkernen. Es gibt auch viele geometrische Formen. Es ist zylindrisch, I-Form, Hutform, Einzelloch, Doppelloch, Vier Löcher, U-Form, Dosenform, E-Form, EI-Form, EC-Form , RM-Form, PQ-Form, EP-Form, siehe beigefügte Abbildung.Jeder Kerntyp hat seine eigene Serie, die der Benutzer auswählen kann.

Drittens: Ferritkerne haben eine große Auswahl an verschiedenen magnetischen Parametern. Sie können verschiedene Materialien und Formen auswählen, da die magnetischen Verluste bei hohen Frequenzen gering sind. Sie werden häufig in Schaltnetzteilen (SMPS), Hochfrequenzgeräten (RF) verwendet. )Transformatoren und InduktivitätenFerritkerne verschiedener Formen und Größen werden in Hochfrequenz-Stromversorgungen und Induktivitäten im hochwertigen Kommunikationsmarkt, Impulstransformatoren, Hochfrequenztransformatoren und Rauschfiltern usw. verwendet.Ferrit zeichnet sich durch hohe Permeabilität, gute Temperatureigenschaften und eine niedrige Zerfallsrate aus.

Alle Bilder unseres Shops sind Sachleistungen

Käufer müssen lesen

Erstens: Bitte lesen Sie die Anweisungen vor dem Kauf sorgfältig durch. Dieses Produkt ist brandneu.Aufgrund unterschiedlicher Produktchargen unterscheidet sich die Farbe des Kerns geringfügig. Dies ist ein normales Phänomen. Es hat keinen Einfluss auf die normale Nutzung der Produktleistung. Bitte zögern Sie nicht, es zu kaufen.

Zweitens: Da die Produkte und die physischen Geschäfte gleichzeitig verkauft werden, ist der Warenfluss schnell. Im Falle eines vorübergehenden Mangels werden wir Sie rechtzeitig anrufen. Bei Bedarf wenden Sie sich bitte vor der Aufnahme an den Kundendienst. Bitte haben Sie Verständnis für die Unannehmlichkeiten!
